42r/Min 1430 밀리미터 관절단과 베벨링 장치

높은 경도 물자 관 절단 비스듬한 기계 높은 정밀도

                                                                                                                                                              웹사이트: http://www.wellnit.com

제품 성능

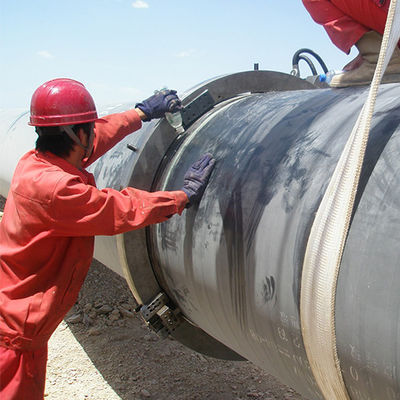

시리즈 기계는 모든 유형의 파이프 절단, 경사 및 끝 준비에 이상적입니다.분할 프레임 설계를 통해 기계를 프레임에서 반으로 분할하고 인라인 파이프 또는 피팅의 OD 주위에 장착하여 강력하고 안정적인 클램핑을 할 수 있습니다.장비는 정밀 인라인 절단 또는 동시 절단/베벨, 단일 절단/베벨, 단일 포인트, 카운터보어 및 플랜지 대면 작업을 수행할 뿐만 아니라 1 ~ 56인치 OD(DN 25 – 1430mm), 대부분의 벽 두께 및 재료에 적용됩니다.

기계 기능

1. 낮은 축 방향 및 방사형 클리어런스
2. 작은 작업 반경, 모든 작업복에 적합합니다.
3. 냉간 절단은 파이프의 재질에 영향을 미치지 않습니다.
4. 절단과 경사를 동시에 할 수 있습니다.
5. 두 개의 끝이 열리지 않을 때 파이프에 적합한 두 개의 절반으로 분리할 수 있습니다.
6. 1"에서 56"까지 파이프의 가공 OD.
7. 모든 벽 두께의 파이프를 절단하고 베벨할 수 있습니다.
8. 재질 : 탄소강, 스테인레스 스틸 및 합금 등
9. 베벨 유형: "V" ; "U" ;"제이" ;복합 베벨 ;카운터 보링 등
10. 다른 특별한 요구 사항 또는 더 큰 기계가 필요합니다. 둘 다 사용자 정의할 수 있습니다.

개략도

기계 본체

스틸 바디

강철로 만든 회전 링과 고정 링.

이것은 전통적인 중국 재료입니다.현장 기계의 경우 조금 더 무겁습니다.그러나 강성은 벽이 두꺼운 파이프에 대한 아이디어가 매우 좋습니다.

알루미늄 합금 바디

이것은 우리의 새로운 기계, 알루미늄으로 만든 고정 링입니다.

강도가 필요한 강철, 무게보다 강도가 덜 중요한 알루미늄.

경량으로 작업자가 더 편리합니다.

도구 홀더 선택

이름	그림

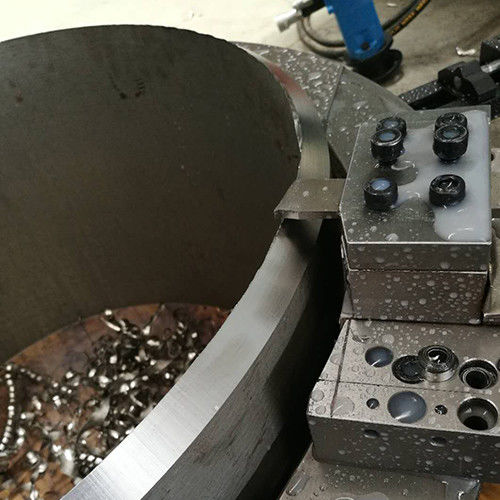

표준 도구 슬라이드   30mm까지 절단/베벨 달성
무거운 벽 도구 슬라이드   70mm까지 절단/베벨 달성
브리지 도구 슬라이드   다중 패스에서 최대 100mm의 절단/베벨 달성, 또한 플랜지 직면을 처리할 수 있습니다
추적 도구 슬라이드   OD 트래킹 슬라이드는 아웃 오브 라운드를 보정합니다. OD를 따라 이동하는 파이프는 경사면을 만듭니다. 균형 잡힌 일반적으로 큰 직경의 파이프에 적용

베벨 유형


사양

주문 안내

• 파이프 크기(OD):
• 파이프가 두꺼워짐:
• 파이프 재질:

나는 당신에게 적합한 기계를 추천 할 것입니다!
